Comprendre les modes DMX des projecteurs LED : guide complet pour bien choisir
Chaque projecteur LED professionnel propose plusieurs modes DMX, et le choix du bon mode est une décision que beaucoup de régisseurs prennent trop vite, voire ignorent complètement. Pourtant, ce choix conditionne tout le reste de votre programmation : le nombre de canaux occupés par univers, la résolution de contrôle (8 bits vs 16 bits), l’accès aux fonctions avancées, et même le comportement du dimmer et des mouvements. Choisir le mauvais mode DMX, c’est se priver d’une partie du potentiel de la machine ou gaspiller des canaux inutilement.
Ce guide est conçu pour les régisseurs lumière qui veulent comprendre concrètement ce que change chaque mode DMX et faire le bon choix en fonction de leur contexte de production. On va décortiquer la logique derrière les différents modes, analyser des exemples concrets sur des projecteurs courants, et partager les bonnes pratiques de terrain.
Qu’est-ce qu’un mode DMX et pourquoi en existe-t-il plusieurs ?
Un mode DMX (parfois appelé « personality » ou « channel mode ») définit le mapping complet des canaux DMX d’un projecteur : quel canal contrôle quelle fonction, dans quel ordre, et à quelle résolution. Un même projecteur peut proposer 2, 3, voire 5 modes différents, chacun offrant un compromis entre le nombre de canaux utilisés et le niveau de contrôle disponible.
Les constructeurs proposent plusieurs modes pour répondre à des besoins de programmation différents. Un petit événement avec 4 wash LED n’a pas les mêmes contraintes qu’un festival avec 60 lyres. Dans le premier cas, un mode étendu avec contrôle 16 bits sur chaque attribut est confortable car les canaux ne manquent pas. Dans le second cas, il faut optimiser l’utilisation des univers DMX, et un mode compact avec moins de canaux par fixture devient stratégique.
Les types de modes DMX courants
Mode Basic (ou Standard)
Le mode Basic est le mode le plus compact proposé par le constructeur. Il inclut les fonctions essentielles du projecteur avec un nombre réduit de canaux. Typiquement, en mode Basic, vous aurez le contrôle du dimmer, des couleurs, des gobos, du pan/tilt et du zoom, mais en résolution 8 bits uniquement. Les fonctions avancées comme le framing individuel, les macros de contrôle ou les canaux de vitesse de mouvement sont souvent absents.
Exemple concret : le Chauvet Maverick MK3 Profile en mode Basic utilise 26 canaux. Vous avez pan, tilt, couleur CMY, CTO, roue de couleur, gobos rotatifs, gobos fixes, prisme, iris, zoom, focus et dimmer. Mais tout est en 8 bits (256 paliers de résolution par attribut), et le framing n’est pas accessible. C’est suffisant pour une utilisation en événementiel rapide, mais limitant pour une programmation fine en théâtre ou en tournée.
Mode Extended (ou Full)
Le mode Extended est le mode le plus complet. Il inclut toutes les fonctions du projecteur et ajoute les canaux 16 bits « fine » pour les attributs critiques : dimmer, pan, tilt, zoom, focus, et parfois CMY et iris. Chaque attribut 16 bits utilise 2 canaux DMX (un canal « coarse » pour la valeur principale, un canal « fine » pour la résolution supplémentaire), ce qui donne 65 536 paliers de résolution au lieu de 256.
Le même Chauvet MK3 Profile en mode Extended passe à 40 canaux. Vous gagnez le 16 bits sur pan/tilt/dimmer/zoom/focus/CMY, l’accès au framing (4 lames + rotation), et les canaux de contrôle avancés (dimmer speed, pan/tilt speed, reset). C’est le mode de référence pour toute programmation professionnelle où la précision et le contrôle total sont nécessaires.
Mode Reduced (ou Compact)
Certains constructeurs proposent un mode Reduced encore plus compact que le Basic. Ce mode retire certaines fonctions secondaires pour minimiser l’empreinte DMX. On le trouve souvent sur les wash LED multi-cellules, où le mode Reduced désactive le contrôle individuel des cellules pour ne garder que le contrôle global de la couleur.
Exemple : le Robe Spiider en mode « Mode 1 » (réduit) utilise 36 canaux avec le contrôle global RGBW. En « Mode 4 » (étendu avec cellules individuelles), il monte à 84 canaux car chaque cellule a ses propres canaux RGBW. La différence est énorme en termes d’occupation d’univers : vous pouvez patcher 14 Spiiders en Mode 1 sur un univers, mais seulement 6 en Mode 4.
Modes spéciaux constructeur
Certains constructeurs proposent des modes spécifiques à leur gamme. Robe propose souvent 4 modes (Mode 1 à Mode 4) avec des combinaisons variables de fonctions et de résolution. Martin utilise les appellations « Standard » et « Extended ». Ayrton propose parfois des modes « Standard », « Extended » et « Vector » (ce dernier optimisé pour le contrôle vectoriel des mouvements). ETC utilise des modes basés sur les protocoles (mode DMX direct, mode sACN avec contrôle étendu).
L’important est de toujours consulter le manuel DMX du projecteur (chart DMX) avant de patcher. Ne vous fiez pas aux noms des modes car ils varient d’un constructeur à l’autre. Un « Mode 2 » chez Robe n’a rien à voir avec un « Mode 2 » chez Chauvet. Seul le chart DMX détaillé vous indique exactement quel canal fait quoi dans chaque mode.
8 bits vs 16 bits : qu’est-ce que ça change concrètement ?
La résolution du dimmer
C’est l’attribut où la différence entre 8 bits et 16 bits est la plus visible. En 8 bits, le dimmer a 256 paliers de 0% à 100%. Cela peut sembler suffisant, mais lors d’un fondu lent (par exemple 100% à 0% en 30 secondes), chaque palier est visible pendant environ 0.12 seconde. Sur un fond blanc ou un cyclorama, les sauts de luminosité sont perceptibles, surtout dans les basses valeurs (sous 20%) où l’œil humain est le plus sensible.
En 16 bits, le dimmer dispose de 65 536 paliers. Le même fondu de 30 secondes donne des paliers de 0.0005 seconde, totalement imperceptibles. C’est la raison pour laquelle les modes Extended avec dimmer 16 bits sont indispensables pour le théâtre, la danse et la télévision, où les fondus lents sont omniprésents.
La résolution du pan/tilt
En 8 bits sur un pan de 540°, chaque palier représente environ 2.1° de mouvement. Sur une distance de projection de 10 mètres, cela correspond à un saut de 37 cm entre deux positions adjacentes. C’est largement visible et rend impossible le positionnement précis d’un projecteur sur une zone de jeu étroite.
En 16 bits, chaque palier représente 0.008° de mouvement, soit un déplacement de 1.4 mm à 10 mètres. C’est invisible à l’œil nu et permet un positionnement chirurgical. Pour les mouvements lents (suivis, effets de position type sinus), le 16 bits élimine complètement les à-coups visibles en 8 bits.
Conseil de terrain : Si vous êtes limité en canaux DMX et devez utiliser un mode Basic, vérifiez au moins que le pan/tilt est en 16 bits dans ce mode. Certains constructeurs incluent le 16 bits pan/tilt même dans leurs modes compacts car c’est l’attribut le plus critique. Robe, par exemple, propose systématiquement le pan/tilt 16 bits dans tous ses modes.
La résolution des couleurs CMY
En CMY mécanique, la résolution 8 bits donne 256 positions pour chaque drapeau dichroïque (cyan, magenta, jaune). C’est généralement suffisant pour la plupart des fondus de couleur. La résolution 16 bits sur les canaux CMY n’est vraiment bénéfique que pour les fondus de couleur extrêmement lents (plus de 20 secondes) ou les corrections de couleur très fines en télévision.
En RGBW LED, le 16 bits sur les canaux de couleur est plus utile car les LED réagissent instantanément aux changements de valeur DMX (pas d’inertie mécanique). Un fondu de couleur RGBW en 8 bits peut présenter des paliers visibles, tandis que le 16 bits garantit une transition parfaitement fluide.
Comment choisir le bon mode DMX selon votre contexte
Concert et festival : optimiser les univers
En concert et festival, vous travaillez souvent avec beaucoup de fixtures et un nombre limité d’univers. L’objectif est de maximiser le nombre de machines patchées tout en conservant un contrôle suffisant. La stratégie recommandée est d’utiliser le mode Extended pour les fixtures principales (spots profile en face, key lights) et le mode Basic ou Compact pour les fixtures de masse (wash en retro, barres LED en cyclo).
Par exemple, sur un festival avec 12 spots profile en face et 24 wash en retro : patchz les 12 spots en mode Extended (40 canaux x 12 = 480 canaux, soit 1 univers) pour bénéficier du framing et du 16 bits. Patchz les 24 wash en mode Compact (18 canaux x 24 = 432 canaux, soit 1 univers). Vous avez un contrôle total sur vos spots principaux et une empreinte optimisée sur les wash.
Théâtre et danse : privilégier la résolution
En théâtre et danse, la priorité est la précision de contrôle : fondus de dimmer impeccables, positionnement exact des faisceaux, couleurs reproductibles. Utilisez systématiquement le mode Extended sur toutes les fixtures, sans exception. Le nombre de fixtures en théâtre est généralement plus modeste qu’en concert (rarement plus de 30 lyres), donc les univers disponibles ne sont pas un facteur limitant.
Le dimmer 16 bits est non négociable en théâtre. Un fondu de noir mal lissé pendant un monologue peut ruiner un moment dramatique. De même, le pan/tilt 16 bits est essentiel pour les suivis lents sur les comédiens. Le mode Extended est le seul choix acceptable dans ce contexte.
Événementiel corporate : flexibilité et rapidité
En corporate, le temps de programmation est souvent très court et le parc matériel variable d’un événement à l’autre. La stratégie la plus efficace est de standardiser un mode par type de fixture dans vos show files templates. Par exemple : toujours utiliser le Mode Extended pour les spots Robe ESPRITE, toujours le Mode 2 pour les wash Spiider. Cette standardisation vous permet de réutiliser vos palettes et vos cues d’un événement à l’autre.
Si vous travaillez avec du matériel locatif et que le parc change régulièrement, créez-vous une bibliothèque de show files templates avec les fixtures les plus courantes déjà patchées dans leur mode optimal. Vous gagnerez un temps considérable en installation.
Télévision et captation : IRC et contrôle fin
En télévision, le mode Extended est obligatoire, et certains projecteurs proposent des modes spécifiques TV qui ajoutent des canaux de contrôle supplémentaires : sélection de courbe de dimmer, calibration de température de couleur fine, mode « silent fan » accessible par DMX. Le Robe T2 Profile, par exemple, propose un mode dédié à la TV avec un canal de sélection de profil de dimmer (linéaire, square law, TV standard).
Vérifiez toujours la documentation constructeur pour identifier si un mode spécifique TV existe. Ce mode peut inclure des fonctions de calibration accessibles par DMX qui évitent de devoir accéder physiquement au menu de chaque projecteur, un gain de temps précieux sur un plateau où les machines sont souvent hors de portée.
Changer de mode DMX : les précautions essentielles
Changer le mode DMX d’un projecteur en cours de production est une opération qui nécessite de la méthode. Voici les étapes à suivre pour éviter les problèmes.
1. Changer le mode sur le projecteur : Le mode DMX se configure dans le menu interne du projecteur (écran LCD ou tactile sur la machine). Certains projecteurs récents permettent aussi le changement de mode via RDM depuis la console (Robe, Ayrton, Chauvet). Le changement de mode provoque un reset du projecteur (quelques secondes de blackout). Planifiez-le en dehors du show.

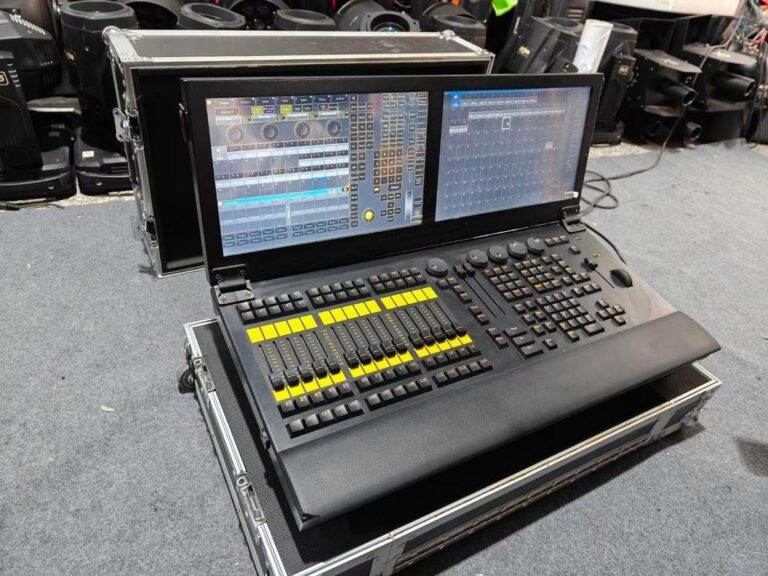

2. Repatcher sur la console : Après avoir changé le mode sur la machine, vous devez mettre à jour le patch dans votre console. Le nombre de canaux a changé, donc l’adresse DMX de la fixture suivante dans la chaîne est potentiellement décalée. Sur grandMA3, utilisez « Change Fixture Type » pour modifier le mode sans perdre vos cues. Sur ChamSys, faites un « Morph » du head. Sur Avolites, « Swap Fixture » permet la même opération.
3. Vérifier les palettes et cues : Après un changement de mode, certaines palettes peuvent être décalées ou incomplètes. Les attributs qui n’existaient pas dans l’ancien mode (par exemple le framing en passant de Basic à Extended) auront des valeurs par défaut qu’il faudra programmer. Les attributs communs (dimmer, couleur, position) conservent généralement leurs valeurs si le repatch est fait correctement.
4. Réadresser la chaîne DMX : Si vous changez le mode d’un projecteur au milieu d’une chaîne DMX, les adresses de tous les projecteurs suivants sont décalées (car le nombre de canaux a changé). Vous devrez réadresser toutes les machines suivantes ou réorganiser votre patch. C’est pourquoi il est fortement recommandé de choisir le mode DMX définitif avant de commencer la programmation.
Tableau comparatif : modes DMX de projecteurs courants
| Projecteur | Mode compact | Mode étendu | Différence clé |
|---|---|---|---|
| Robe ESPRITE | Mode 1 : 35 ch | Mode 4 : 52 ch | Framing + 16 bits complet |
| Chauvet MK3 Profile | Basic : 26 ch | Extended : 40 ch | Framing + 16 bits + control |
| Martin ERA 800 | Standard : 29 ch | Extended : 43 ch | 16 bits CMY + canaux contrôle |
| Robe Spiider | Mode 1 : 36 ch | Mode 4 : 84 ch | Cellules individuelles RGBW |
| Ayrton Domino-S | Standard : 30 ch | Extended : 46 ch | 16 bits complet + virtual gobo |
| Chauvet Storm 1 Wash | Basic : 22 ch | Full Pixel : 96 ch | 19 cellules individuelles |
| ETC Source Four LED S3 | Direct : 8 ch | Enhanced : 14 ch | Profils dimmer + calibration |
Astuces avancées pour la gestion des modes DMX
Mélanger les modes dans un même parc

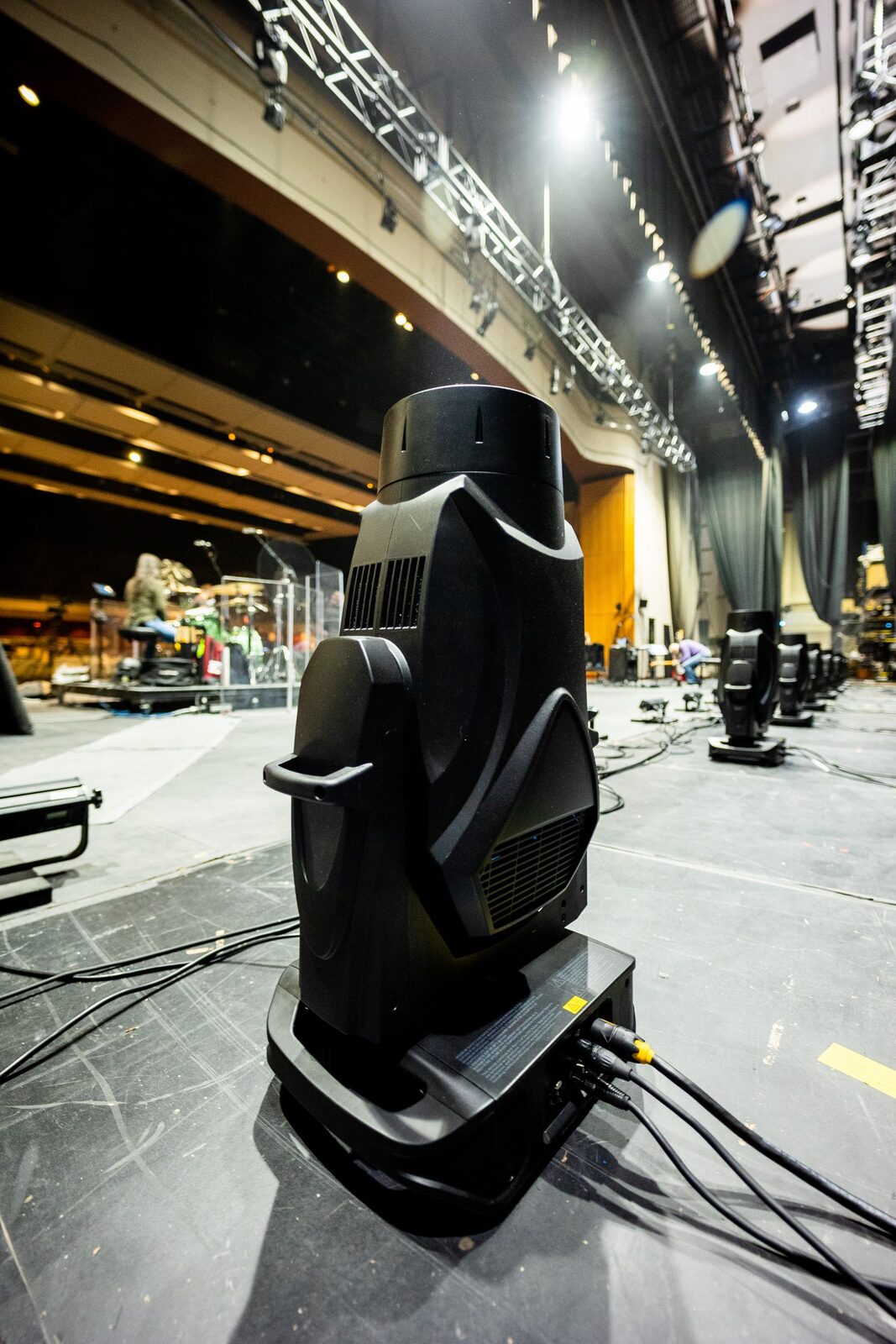

Il est tout à fait possible, et parfois recommandé, d’utiliser des modes différents pour le même modèle de projecteur dans un même show. Par exemple, vos 8 wash LED en face utilisent le mode Extended (pour le dimmer 16 bits, crucial en face visible du public), tandis que vos 16 wash LED en retro utilisent le mode Compact (car le dimmer 8 bits suffit en contre-jour où les fondus fins sont moins visibles).

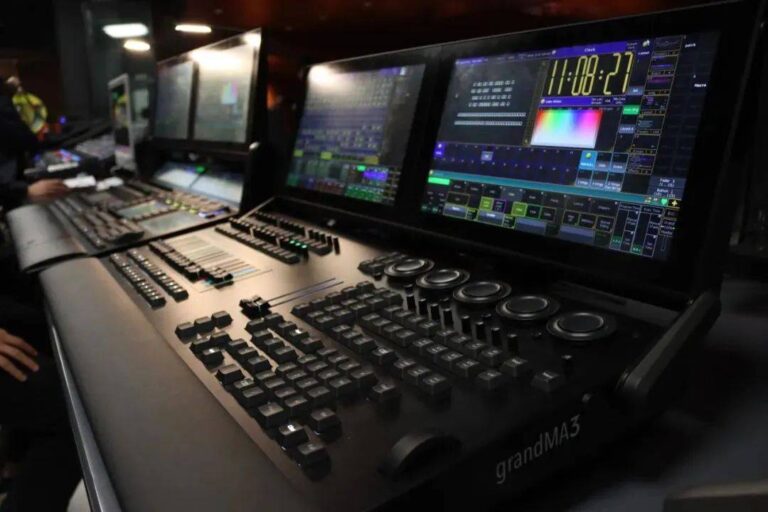

Sur la console, vous devrez patcher deux « types » de fixtures différents pour le même projecteur physique. Sur grandMA3, créez deux fixture types distincts (un en Extended, un en Compact). Sur ChamSys, patchz deux heads différents. Les palettes de couleur et de position seront compatibles entre les deux types si les canaux de base sont identiques, ce qui est généralement le cas.
Optimiser l’adressage DMX avec les modes
Pour optimiser l’utilisation des univers, calculez le nombre de fixtures par univers pour chaque mode avant de commencer le patch. La formule est simple : 512 / nombre de canaux par fixture = nombre max de fixtures par univers. En pratique, laissez toujours une marge de 10-20 canaux libres en fin d’univers pour éviter les chevauchements en cas d’erreur d’adressage.
Quelques calculs utiles : un Robe ESPRITE en Mode 4 (52 ch) permet 9 fixtures par univers (468 canaux). Un wash Spiider en Mode 1 (36 ch) permet 14 fixtures par univers (504 canaux). En Mode 4 (84 ch), seulement 6 Spiiders par univers (504 canaux). Planifiez votre patch en amont pour éviter les surprises le jour de l’installation.
FAQ : modes DMX des projecteurs LED
Le mode DMX affecte-t-il la qualité lumineuse du projecteur ?
Non, le mode DMX n’affecte pas les performances optiques ou lumineuses de la machine. La source LED, le système optique et les moteurs fonctionnent de la même manière quel que soit le mode choisi. Le mode DMX définit uniquement comment vous contrôlez la machine depuis votre console, pas comment elle produit sa lumière. Un dimmer en 8 bits et un dimmer en 16 bits produisent la même intensité lumineuse maximale, la différence est dans la finesse du contrôle.
Peut-on changer de mode DMX pendant un show ?
Techniquement, oui, mais en pratique c’est fortement déconseillé. Le changement de mode provoque un reset du projecteur (quelques secondes de blackout), un décalage des adresses DMX sur la chaîne, et nécessite un repatch sur la console. Si vous avez absolument besoin de changer de mode entre deux actes, planifiez-le pendant un entracte avec au moins 10 minutes de marge pour vérifier le patch et les palettes.
Tous les projecteurs proposent-ils plusieurs modes DMX ?
La grande majorité des projecteurs LED professionnels proposent au minimum 2 modes (Basic et Extended). Les machines haut de gamme en proposent souvent 3 à 5. Les projecteurs très simples (PAR LED d’entrée de gamme, barres LED basiques) peuvent ne proposer qu’un seul mode. C’est un indicateur du niveau de sophistication du produit : plus le projecteur est avancé, plus il offre de modes pour s’adapter à différents contextes.
Comment savoir quel mode est actif sur un projecteur ?
Le mode DMX actif s’affiche dans le menu interne du projecteur (section DMX ou Personality ou Channel Mode). Sur les machines compatibles RDM, vous pouvez aussi interroger le projecteur depuis votre console pour connaître son mode actif sans accéder physiquement à la machine. Sur grandMA3, cette information apparaît dans le panneau RDM. Sur ChamSys, utilisez la vue « RDM Discovery » dans Setup.
Conclusion : le mode DMX, un choix stratégique
Le choix du mode DMX n’est pas un détail technique à négliger. C’est une décision stratégique qui impacte votre capacité de contrôle, l’organisation de votre patch et l’efficacité de votre programmation. En théâtre et télévision, le mode Extended est non négociable pour la précision. En concert et festival, le choix judicieux entre modes compacts et étendus selon la fonction de chaque fixture vous permet d’optimiser vos univers sans sacrifier la qualité là où ça compte.
Prenez l’habitude de planifier vos modes DMX en amont de chaque production, dès la phase de design lumière. Intégrez cette information dans votre plan de patch, communiquez-la à l’équipe technique, et vérifiez la correspondance entre le mode affiché sur chaque machine et le mode patché dans votre console avant de commencer à programmer. C’est un investissement de quelques minutes qui vous évitera des heures de debug en plein show.
