Quels câbles DMX choisir ? Le guide

En tant que Partenaire Amazon, je réalise un bénéfice sur les achats remplissant les conditions requises.

Le câble DMX relie votre console aux projecteurs : c’est lui qui transporte les ordres de lumière. On le néglige souvent, jusqu’au jour où un scintillement inexpliqué ou une adresse qui décroche vient gâcher un show. Un mauvais câble, et ce sont des scintillements et des adresses qui sautent. Voici comment choisir, et pourquoi ce maillon discret mérite autant d’attention que la console elle-même.

Un câble DMX n’est pas un câble micro

Le DMX512 est un protocole numérique. Il exige un vrai câble DMX (impédance 110 Ω), et non un câble micro/audio en XLR : l’inadaptation d’impédance provoque des erreurs de transmission, surtout sur les longues lignes et avec beaucoup d’appareils. Visuellement les deux se ressemblent, d’où la confusion fréquente ; mais un câble audio, conçu pour de l’analogique basse fréquence, dégrade les fronts du signal numérique et multiplie les erreurs de trame. Sur un petit rig, ça peut passer par chance ; en montant en distance et en nombre de fixtures, la panne devient inévitable. Voir les câbles DMX sur Amazon.

3 ou 5 broches ?

La norme officielle est le 5 broches, mais une grande partie du matériel utilise le 3 broches. Vérifiez les connecteurs de vos projecteurs et de votre console ; des adaptateurs 3↔5 broches existent. Attention : un adaptateur ne fait que relier les broches de données ; il ne transforme pas un câble audio en câble DMX conforme. Gardez toujours quelques adaptateurs dans la caisse à câbles, car un parc mixte 3/5 broches est la règle plutôt que l’exception. Les broches supplémentaires du connecteur 5 points sont, sur la plupart des matériels, non utilisées ou réservées à une seconde liaison de données.

Qualité et longueur

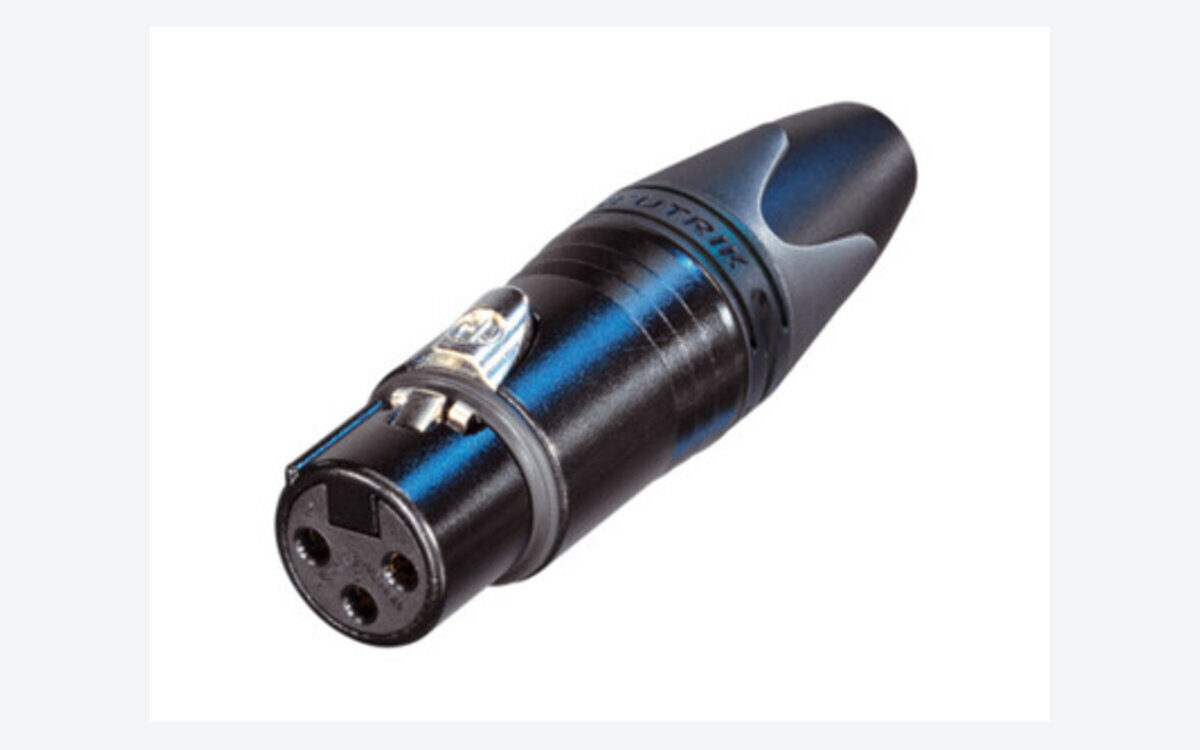

Privilégiez des connecteurs fiables (Neutrik) et un bon blindage. Choisissez les longueurs au plus juste et chaînez les projecteurs en guirlande (daisy chain) plutôt que de multiplier les longues lignes. Un blindage soigné protège des perturbations électromagnétiques omniprésentes sur scène (gradateurs, moteurs, alimentations à découpage). Étiquetez et lovez proprement vos câbles : un connecteur arraché ou un conducteur cassé au ras de la soudure est l’une des pannes les plus courantes, et la plus rageante à diagnostiquer en plein montage. Pour les grandes distances ou les gros parcs, envisagez plutôt une distribution réseau que d’allonger indéfiniment les lignes physiques.

N’oubliez pas le bouchon de terminaison

En bout de chaîne DMX, un terminateur (bouchon 120 Ω) évite les reflets de signal qui causent des bugs aléatoires — un grand classique des pannes lumière. Sans terminaison, le signal se réfléchit en fin de ligne et revient perturber les trames : le rig fonctionne parfois, puis scintille sans raison apparente dès qu’on ajoute une fixture. Le réflexe professionnel : un bouchon systématique sur le dernier appareil de chaque chaîne. C’est une assurance à quelques euros contre des heures de débogage. Comparer les câbles DMX sur Amazon.

FAQ

Puis-je vraiment utiliser un câble micro « en dépannage » ?

Sur une ligne très courte avec peu d’appareils, cela peut fonctionner par chance, mais ce n’est jamais fiable : dès que la distance ou le nombre de fixtures augmente, les erreurs apparaissent. Considérez-le comme un dépannage d’urgence, jamais comme une installation.

Quelle longueur maximale pour une ligne DMX ?

Le DMX512 tolère de longues distances avec un câble et une terminaison corrects, mais plus la ligne s’allonge et plus les appareils s’accumulent, plus le risque d’erreur grimpe. Au-delà d’un certain seuil, mieux vaut segmenter avec un splitter/booster ou passer en distribution réseau Art-Net / sACN.

Combien d’appareils par ligne DMX ?

Une chaîne DMX gère un nombre limité d’appareils avant que le signal ne faiblisse ; en pratique, on dérive bien avant cette limite pour se garder une marge de sécurité. Dès que le parc grossit, le réflexe est de scinder en plusieurs branches via un splitter plutôt que d’entasser toutes les fixtures sur une seule guirlande, ce qui fiabilise l’ensemble et facilite le diagnostic en cas de panne.

Bien entretenir ses câbles

Un câble DMX se traite comme un consommable de précision. Lovez-le en formant des boucles régulières, sans serrer ni plier au ras des connecteurs : c’est la torsion répétée en sortie de fiche qui casse les conducteurs à terme. Étiquetez chaque câble par longueur pour composer vos lignes au plus juste sur le terrain, et isolez les modèles douteux dès qu’un doute apparaît plutôt que de les laisser polluer la caisse à câbles. Un simple testeur de continuité permet de trier régulièrement le parc et d’écarter les câbles fatigués avant qu’ils ne trahissent en plein show. Ce soin, apparemment secondaire, élimine à lui seul une grande part des pannes intermittentes que l’on met des heures à localiser une fois le rig monté.

Crédit photo : Neutrik
