Nodes, splitters et boosters DMX : distribuer son signal sans erreur

Un signal DMX mal distribué, et c’est tout un rig qui scintille ou décroche en plein show. Entre la console et les projecteurs, trois équipements sécurisent et étendent la diffusion : le splitter, le booster et le node. Chacun répond à une contrainte physique précise du DMX512 — longueur de ligne, nombre d’appareils, isolation électrique — et bien les employer, c’est s’épargner l’essentiel des pannes « inexplicables ». Voici à quoi ils servent et comment les utiliser. Pour le cadre général, voyez notre hub de décision.

Le splitter (et booster) DMX

Le DMX se câble en chaîne (daisy-chain), mais multiplier les dérivations ou les longueurs dégrade le signal. Un splitter DMX prend une entrée et fournit plusieurs sorties isolées et régénérées : on évite qu’une panne sur une branche n’affecte les autres, et on protège électriquement les appareils (isolation galvanique). Le terme booster désigne la fonction de réamplification du signal pour les grandes longueurs. Concrètement, dès qu’un plan de feu se ramifie vers plusieurs zones de la scène, le splitter devient le point de distribution central : chaque branche part propre et indépendante. L’isolation galvanique, souvent sous-estimée, protège votre matériel contre les différences de potentiel entre alimentations, cause fréquente de bugs sournois et parfois de dommages électriques.

Le node Art-Net / sACN

Un node convertit le DMX réseau (Art-Net / sACN) en DMX physique, et inversement. Il permet de transporter des dizaines d’univers sur un simple câble réseau, puis de « sortir » le DMX au plus près des projecteurs. C’est la clé des installations multi-univers et des grands plateaux. Voir nos guides Art-Net / sACN et Art-Net natif. L’avantage est double : un seul câble réseau remplace des dizaines de lignes DMX physiques, et l’on rapproche les sorties DMX des projecteurs, ce qui raccourcit les chaînes finales et limite les problèmes de signal. Sur un grand plateau, cette architecture réseau simplifie radicalement le câblage et la maintenance.

Bonnes pratiques de distribution

• Limiter la longueur et le nombre d’appareils par chaîne DMX physique.
• Splitter / booster dès qu’on dérive ou qu’on s’allonge, pour isoler et régénérer.
• Passer en node réseau dès que le nombre d’univers grimpe.
• Soigner la terminaison de fin de ligne DMX.

Ces règles se combinent selon l’échelle du projet. Sur un petit rig, une chaîne courte terminée par un bouchon suffit. Sur une prestation moyenne ramifiée, le splitter structure la distribution. Sur une grande installation multi-univers, le réseau devient l’ossature, avec des nodes placés au plus près des grappes de projecteurs. Documentez votre plan d’adressage et repérez physiquement vos lignes : la moitié du temps de débogage se perd à identifier quelle branche pose problème.

Splitter, booster ou node : lequel selon le besoin ?

Retenez une logique simple. Un problème de ramification ou d’isolation sur une distance raisonnable appelle un splitter/booster. Un besoin de capacité — beaucoup d’univers, longues distances, topologie complexe — appelle une distribution réseau avec nodes. Les deux ne s’excluent pas : une régie moderne combine souvent un backbone réseau alimentant plusieurs nodes, chacun débouchant sur des splitters locaux pour desservir proprement les projecteurs. C’est cette architecture en couches qui garantit un signal fiable du pupitre jusqu’à la dernière lyre.

Câblage réseau : quelques précautions

Dès qu’on passe en distribution Art-Net / sACN, le soin apporté au réseau conditionne la fiabilité de toute la lumière. Privilégiez des câbles réseau blindés et des connecteurs verrouillables (type Ethercon) qui résistent aux arrachements sur scène. Séparez, autant que possible, le réseau lumière du réseau bureautique ou de gestion : un flux de contrôle temps réel n’aime pas partager sa bande passante avec du trafic imprévisible. Un switch réseau de qualité, correctement configuré, évite les pertes de paquets qui se traduiraient par des sautes visibles à l’image. Enfin, pensez la redondance sur les prestations sensibles : une seconde ligne réseau ou une architecture prévoyant une bascule limite le risque qu’une panne unique éteigne tout un plateau.

Le fil conducteur de toute bonne distribution reste la traçabilité. Un plan clair, des lignes repérées et une documentation à jour du patch et des adresses transforment un dépannage en urgence en simple vérification méthodique. Sur les grandes installations, c’est cette rigueur d’organisation, plus encore que le matériel, qui fait la différence entre une régie sereine et une soirée passée à courir après un scintillement fantôme.

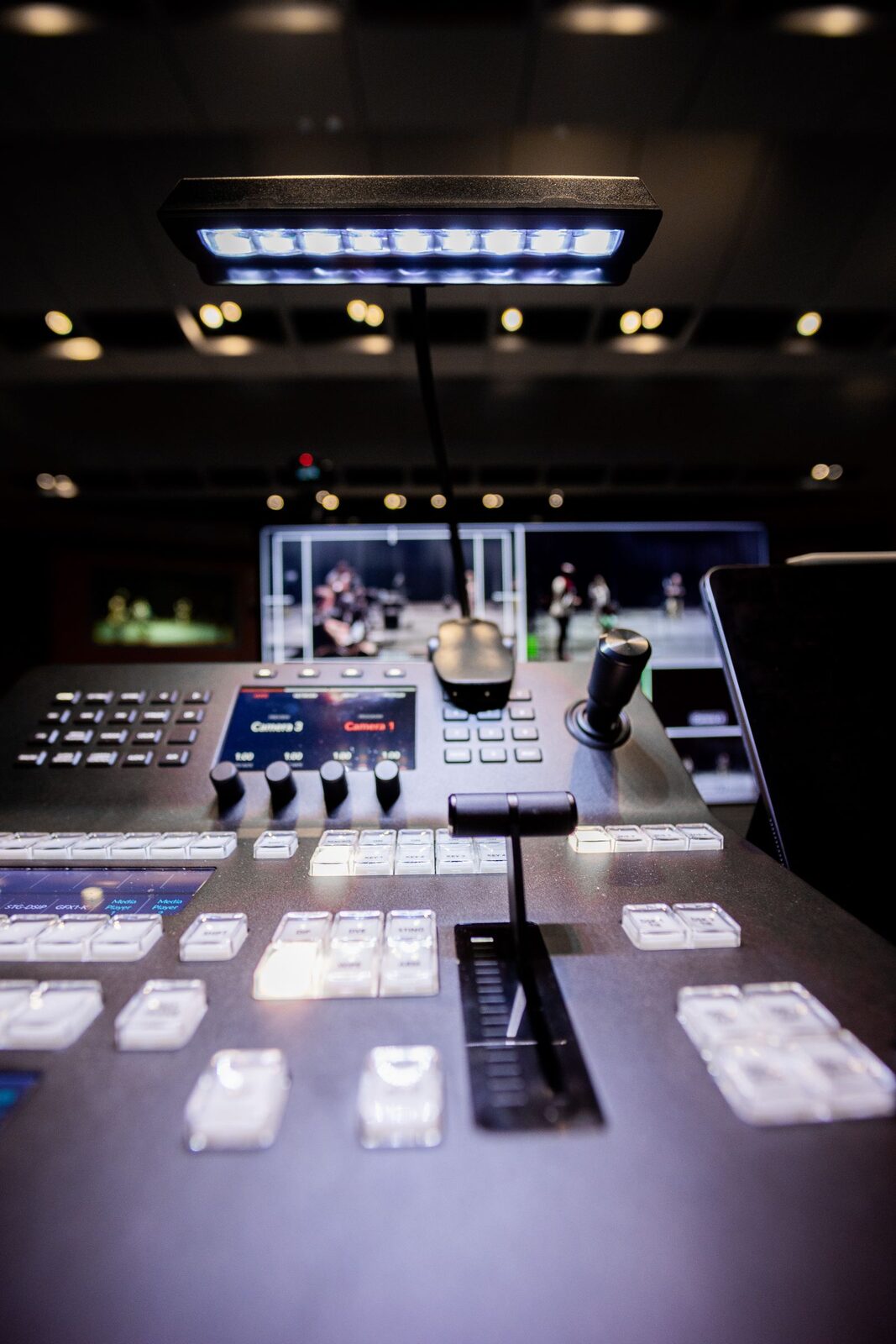

Photo : Caleb Oquendo / Pexels
